本机应用范围及结构概况1、应用范围及优点： 本机广泛应用于各种起重、运输、矿山机械及其它各种机械中作减速之用。其联动方式，可用联轴器直接联动，也可用三角皮带挠性联动。 本机通用性和互换性强，维修简单，效率系数为0.94，具有起动阻力小，运动灵活等优点。 本机结构型式为两级三轴圆柱斜齿水平分割全封式。润滑油盛于减速机之内部，在主动轴和中间轴上设有挡油板，各轴支点均用滚动轴承，其轴向间隙，可用内部调整环调整之，本机上部有一检查盖，下部有油标指针和排废油用的油。
主要规格
本系列减速机按大小、速比、装配形式分如下几种：
1、按主动轴、被动轴中心距分八种型号：JZQ250、JZQ350、JZQ400、JZQ500、JZQ650 、JZQ750、JZQ850、JZQ1000。
2、按速比大小、每种型号又分以下九种速比。（表二）
3、按主动轴和被动轴的装配方法，又分九种装配形式。（图一）

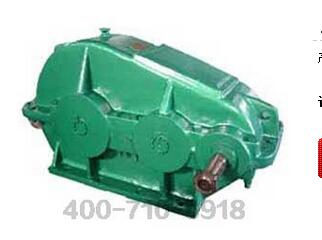

JZQ型圆柱齿轮减速机基本尺寸
型号 | 中心距 | 中心高 H0 | 最大外形尺寸 | 轴端尺寸 | L1 | L2 | L3 | B4 | H1 | g | 安装尺寸 | 最大 质量 kg | ||||||||||
a | a1 | a2 | L | B | H | 高速轴 B1 | 低速轴 B2 | C | C1 | 孔距 | 孔径 d | 孔数 n | ||||||||||
S1 | S2 | |||||||||||||||||||||
JZQ250 | 250 | 100 | 150 | 160-00.5 | 540 | 230 | 313 | 200 | 218 | 345 | 101 | - | - | - | 20 | 60 | 28 | 235 | 190 | 17 | 4 | 100 |
JZQ350 | 350 | 150 | 200 | 200-00.5 | 730 | 290 | 440 | 260 | 248 | 470 | 132 | - | - | - | 25 | 100 | 40 | 310 | 250 | 17 | 4 | 200 |
JZQ400 | 400 | 150 | 250 | 250-00.5 | 826 | 310 | 490 | 270 | 303 | 490 | 133 | - | - | - | 25 | 110 | 80 | 370 | 370 | 17 | 4 | 250 |
JZQ500 | 500 | 200 | 300 | 300-00.5 | 986 | 350 | 587 | 330 | 323 | 645 | 148 | - | - | - | 25 | 130 | 80 | 240 | 310 | 17 | 6 | 390 |
JZQ650 | 650 | 250 | 400 | 320-01.5 | 1278 | 470 | 695 | 430 | 428 | 830 | 183 | 495 | 324 | 100 | 30 | 160 | 85 | 215 | 410 | 25 | 8 | 880 |
JZQ750 | 750 | 300 | 450 | 320-01.5 | 1448 | 510 | 740 | 450 | 445 | 1020 | 206 | 620 | 364 | 135 | 35 | 155 | 55 | 275 | 450 | 25 | 8 | 1100 |
JZQ850 | 850 | 350 | 500 | 400-01.5 | 1632 | 580 | 875 | 510 | 523 | 1100 | 236 | 610 | 418 | 105 | 38 | 155 | 75 | 300 | 520 | 32 | 8 | 1500 |
JZQ1000 | 1000 | 400 | 600 | 400-01.5 | 1896 | 660 | 965 | 550 | 603 | 1350 | 257 | 870 | 478 | 200 | 40 | 200 | 100 | 350 | 590 | 32 | 8 | 2230 |
